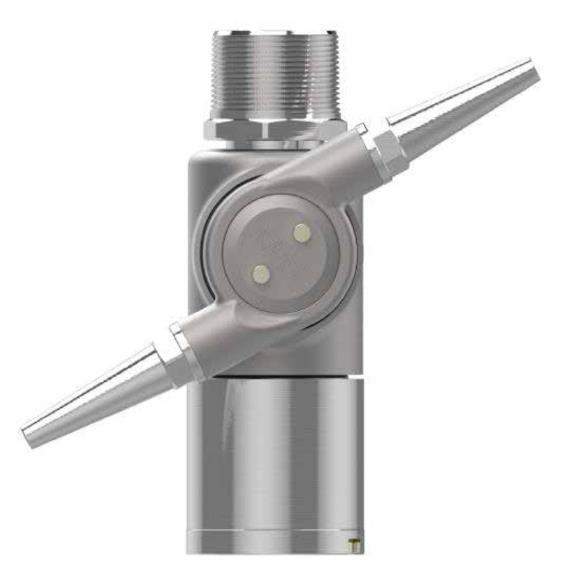

Tank rengöring munstycke 360a

Tank rengöring munstycket kunde rengöra stor tank från 8 m till 40 m. Med unik och exakt roterande mekanism (roterande genom 47 till 49.)

  • Modellnr: 360-A. (det betyder att det kan rotera 360 grader.)

  • Munstycket roterar 360 grader runt de horisontella och vertikala axlarna.

  • Tryckområde: 1-21 bar, föreslå att köra den under 7-13 bar.

  • Flödesintervall: 6-50 ton/h.

  • Rengöringstiden är från 5 min till 35 min.

  • Anslutningsstorlek: 1-1/2 till 2 tums fläns eller rörgänga (BSPT, NPT).

Detaljerade parametrar för 360-A tank rengöring munstycke:

Bearbetning anpassad: Ja

Material: 316L

Installationstyp: Hangänga anslutning

Arbetstemperatur: 300°C

Arbetstryck: 3-14 bar

Medium: vätska

Användningsområde: Miljöskydd, rengöring, rening, beläggning

Kort beskrivning av ritningen av 360-A Tank Rengöring munstycke:

Bild 1: Schematiskt diagram över nedbrytningsstrukturen för 360-A-flaskrengöringsmunstycket

Figur2: Schematiskt diagram över den yttre strukturen på 360-A flaska rengöring munstycke

figure1 schematic diagram of 360a tank cleaning nozzle

figure2 schematic diagram of 360a tank cleaning nozzle

Arbetsprincip för 360-A Tank Rengöring munstycke:

Det övre pumphjulet (13) monteras inuti vevstången (17) och fixeras med klämfjäder. Det nedre pumphjulet (16) monteras med axelenheten (44) och låses.

När vatten kommer in i 360-A stil flaska och tank från pumpen, genererar det virvlande flöde genom den fasta övre pumphjulet (13), går in i nedre pumphjulet (16), sedan kommer in i vevstaket (17), och sedan går in i Y-huvudkroppen (22).

Genom X-body (6) matas strålen ut från munstyckets kaross (9), genom det roterande vattenflödet på det övre pumphjulet (13) för att driva axelmatningen (44) för att rotera, och fasta växlar installeras under axelenheten (44).

Axelenhetens kugghjul (44) driver kugghjulen på 40, 41, 45, 48 och 24, den inre växeln (24) är fixerad med Y-karossen (22), som driver Y-karossen (22) att rotera 360 grader runt axeln vinkelrätt mot marken.

I 360-A typ av vatten inuti flaskorna från de två riktningarna på munstycket kroppen (9) i sprutning, roterande kraft duo till vattenflöde i två riktningar, så att röntgen (6) runt Y-motivet (22) parallellt med ytan av axeln riktning, X-(6) och Y-motivet (22) är utrustad med En avfasning redskap meshing, X- (6) runt motivet (22) överföringen är mer stabil.

Denna 360-A typ behållare har insett de två riktningarna av överföringen, uppnå 360 grader rengöring.
